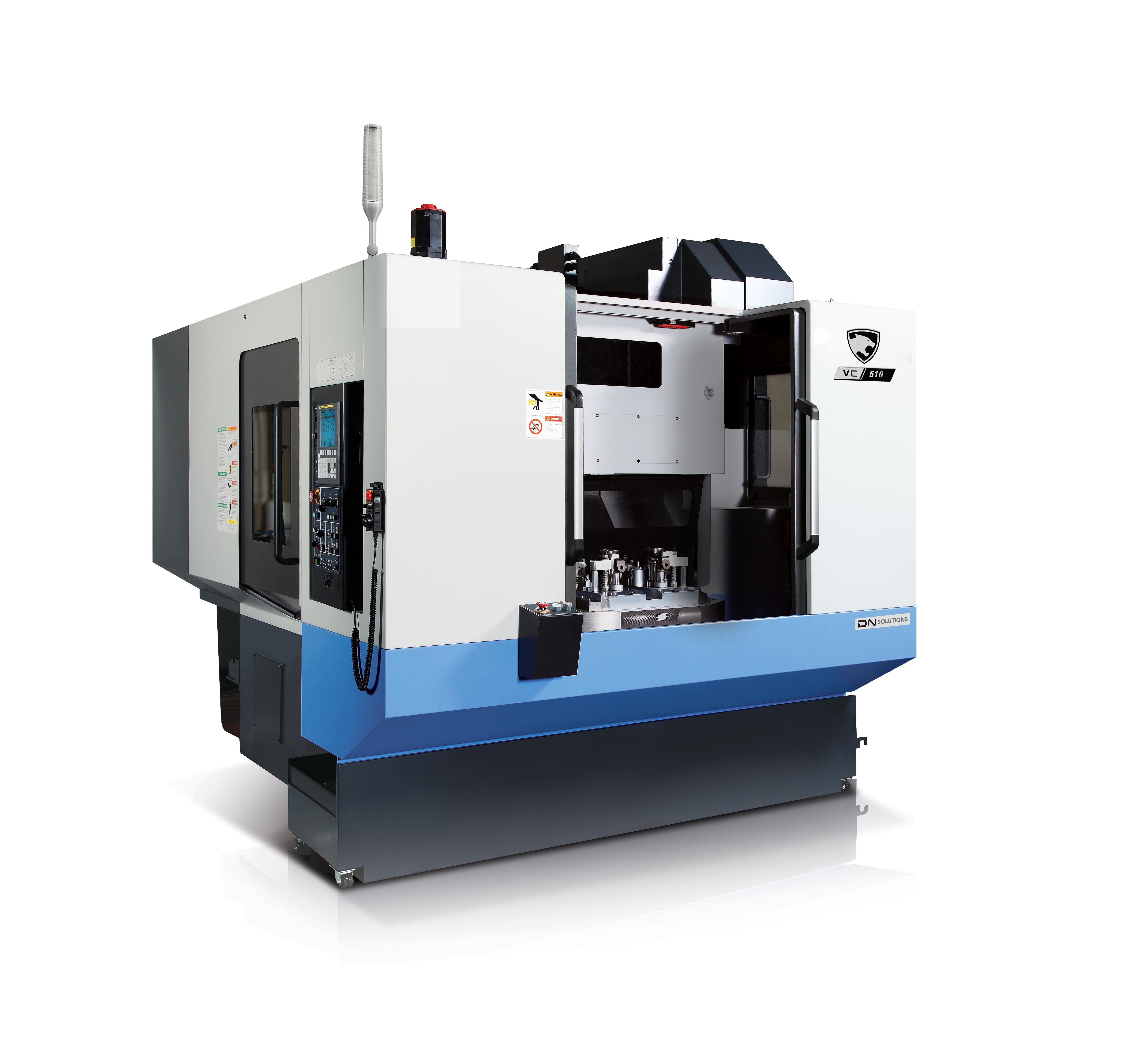

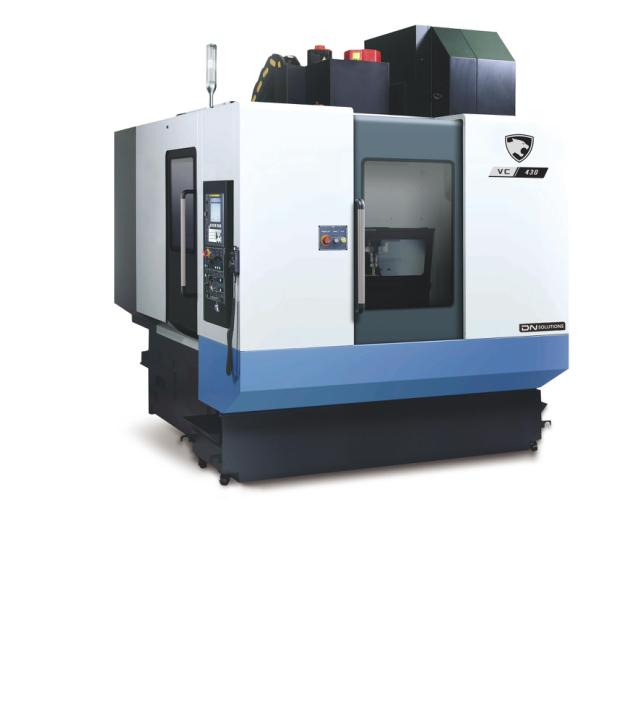

VC 430/510 Series
- Optimeeritud Täpsus: VC430/VC510 Seeria tagab suure täpsuse pikemaajalistes tööoperatsioonides, tänu liikuva kolonni struktuurile ja võimsale spindlile.
- Maksimaalne Tootlikkus: Kiire töödetailide vahetamine pöördalustega ja samaaegse töö funktsioonid VC 3600 Seerias suurendavad oluliselt tootlikkust.
- Täiustatud Vastupidavus: Mõlemad seeriad sisaldavad tugevat raami ja täiustatud servomooduleid, mis parandavad usaldusväärsust ja pidevat jõudlust nõudlikes rakendustes.
Highlights
- Travels - X Axis Travel distance (mm): 762
- Travels - Y Axis Travel distance (mm): 516
- Travels - Z Axis Travel distance (mm): 570
Ühilduv juhtsüsteem
Seeria tutvustus
VC430/VC510 Seeria kaksiklauaga vertikaalsed töötluskeskused on loodud suure täpsuse tagamiseks pikaajalistes tööoperatsioonides. Liikuva sambaga struktuuriga masinad maksimeerivad tootlikkust tänu kiirele töödetailide vahetusele ja võimsale spindlile. VC 3600 Seeria on kompaktne, kõrge tootlikkusega vertikaalne töötluskeskus, mis on spetsiaalselt loodud autotööstuse ja IT-tööstuse jaoks. Seeria sisaldab samaaegse töö funktsiooni, kus tööriistade vahetamise ajal pöördlaud pöörleb ja kõik teljed saavad samaaegselt positsioneeruda. Täiustatud vastupidavus ja töökindlus on saavutatud jäigema raami ja täiustatud servomoodulitega, mis muudavad selle ideaalseks nõudlikes tootmiskeskkondades. |
Spetsifikatsioonid
Travels
Travels - X Axis Travel distance (mm) | 762 |
---|---|
Travels - Y Axis Travel distance (mm) | 516 |
Travels - Z Axis Travel distance (mm) | 570 |
Travels - Z Axis Rapid Traverse (m/min) | 32 |
Feed rates
Feed rate - X Axis Rapid Traverse | 40 |
---|---|
Feed rate - Y Axis Rapid Traverse | 40 |
Table
Table Length (mm) | 860 |
---|---|
Table Width (mm) | 570 |
Max. Workpiece weight (kg) | 350 |
Pallet Size (mm) | 2x 860x570 |
Max. Table weight (kg) | 350 |
Workpiece capacity
Max. Workpiece Height (mm) | 520 |
---|---|
Max. Workpiece weight (kg) | 350 |
Tool storage capacity
Machining center - No. of tool station | 30 |
---|
Main spindle
Main Spindle Max. Speed | 10000 |
---|---|
Main Spindle Max. Power | 18.5 |
Main Spindle Max. Torque | 117.7 |
Tool Taper (ISO) | BT40 |
Turret
Turret - No. of tool station | 30 |
---|
Dimensions
Length (mm) | 3260 |
---|---|
Height (mm) | 3130 |
Width (mm) | 2580 |
Weight (kg) | 9200 |
Name | Download | File type | |
---|---|---|---|
|
VC_430_510.pdf | 3478 KB |
Toote transport ja paigaldamine
Meie meeskond juhib kogu protsessi, sealhulgas masina tarnimist, paigaldamist ja kasutuselevõttu, tagades projekti sujuva kulgemise. Tagame koordineerimise ja suhtluse projekti osapoolte, sh tellija, Duroc Machine Tooli ja mis tahes kolmandatest osapooltest alltöövõtjate vahel. |
