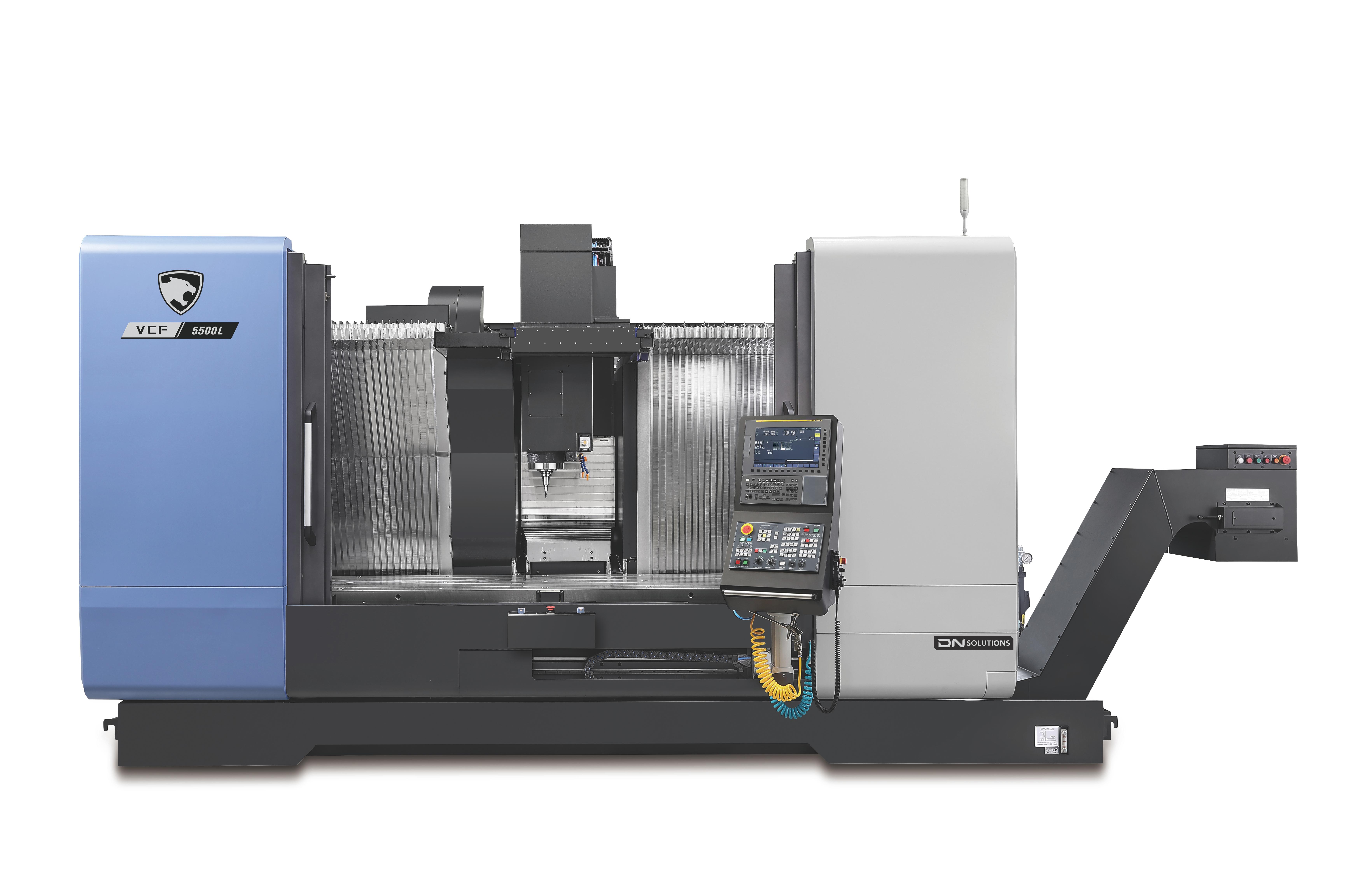

    VCF 5500 Series

    MULTI-PURPOSE VERTICAL MACHINING CENTER

    • Mitmekülgne Töötlemine: Nii VCF 5500 kui VCF 850II Seeria on kavandatud erinevateks rakendusteks, alates elektrisõidukite raamist kuni keerukate osadeni.
    • Suurenenud Tootlikkus: Valikulised pöördlauad ja keskjaotused maksimeerivad töö efektiivsust ja väljundit, eriti pikkade detailide puhul.
    • Paranenud Lõikejõudlus: VCF 850II Seeria pakub suure jäikusega B-telgesid suurema lõiketäpsuse ja paindlikkuse saavutamiseks nõudlikes töötlusprotsessides.

    Highlights

    • Travels - X Axis Travel distance (mm): 5000
    • Travels - Y Axis Travel distance (mm): 550
    • Travels - Z Axis Travel distance (mm): 570

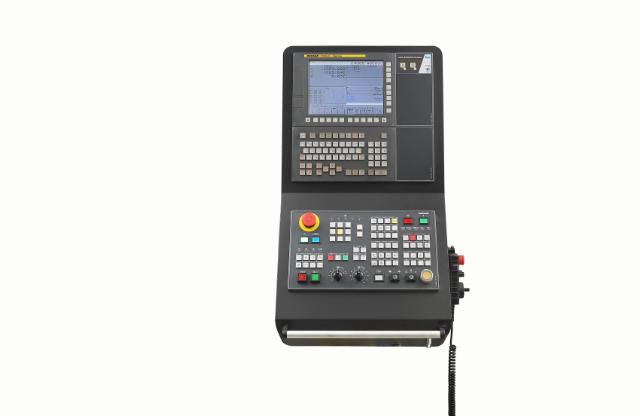

    Ühilduv juhtsüsteem

      Fanuc

    Seeria tutvustus

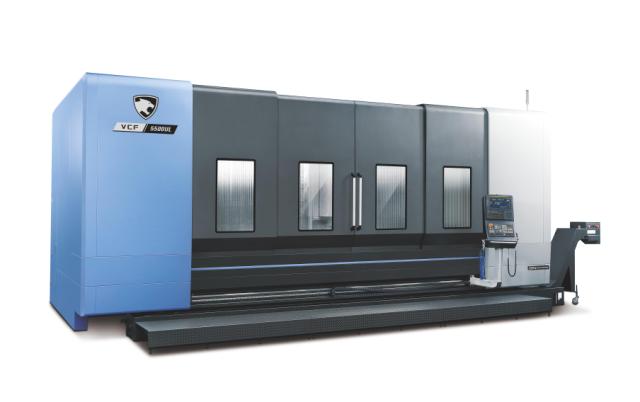

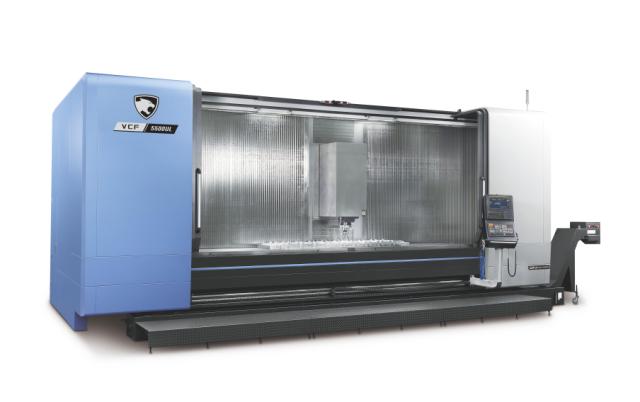

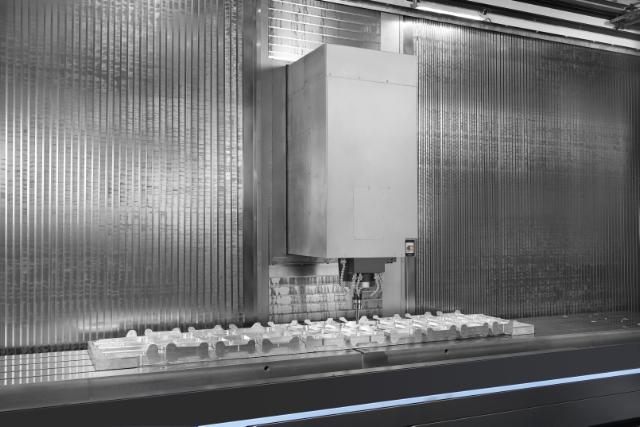

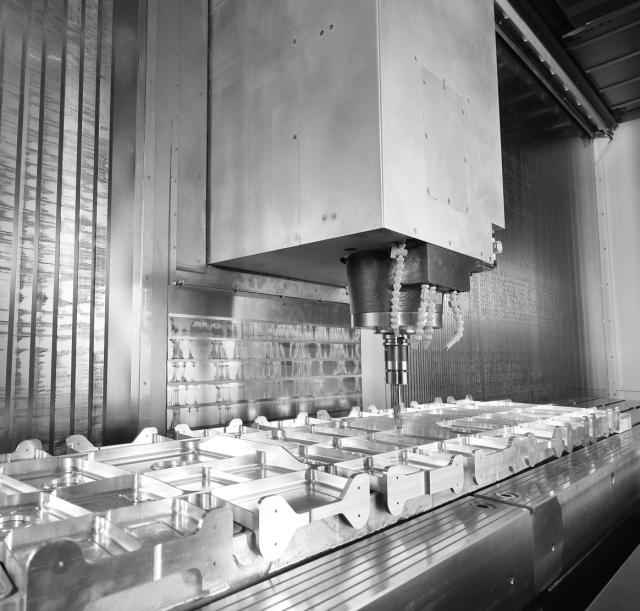

    VCF 5500 ja VCF 850II Seeria on mitmekülgsed, mitmeotstarbelised liikuva sambaga vertikaalsed töötluskeskused, mis on loodud mitmesuguste rakenduste jaoks. VCF 5500L/UL/SL mudelitel on fikseeritud lauad ja valikuline keskjaotus, mis parandab tootlikkust ja muudab need ideaalseks pikkade detailide, näiteks elektrisõidukite raamid ja akusüsteemid, töötlemiseks, mille pikkus võib olla kuni 2,2 meetrit. VCF 850II Seeria pakub suure jäikusega B-telgesid suurema täpsuse ja paindlikkusega töötluse jaoks. Nende masinate 3-meetrine X-telg suurendab tootlikkust koos valikuliste pöördlauade ja keskjaotusega, muutes need sobivaks erinevatele töötlemisülesannetele.

    Travels

    Travels - X Axis Travel distance (mm) 5000
    Travels - Y Axis Travel distance (mm) 550
    Travels - Z Axis Travel distance (mm) 570
    Travels - Z Axis Rapid Traverse (m/min) 46

    Feed rates

    Feed rate - X Axis Rapid Traverse 30
    Feed rate - Y Axis Rapid Traverse 36

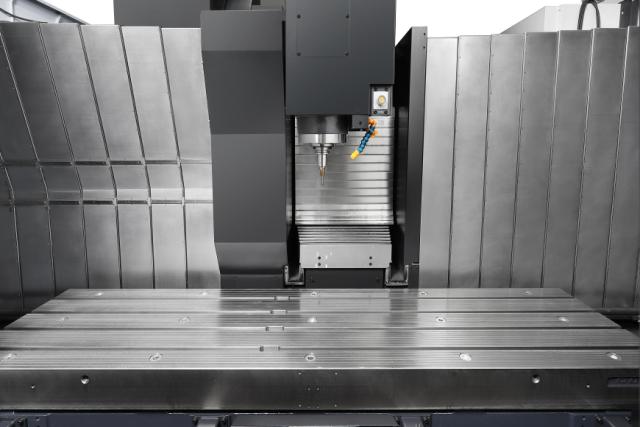

    Table

    Table Length (mm) 5600
    Table Width (mm) 580
    Max. Workpiece weight (kg) 6000

    Workpiece capacity

    Max. Workpiece Diameter (mm) 580
    Max. Workpiece Height (mm) 600
    Max. Workpiece weight (kg) 6000

    Tool storage capacity

    Machining center - No. of tool station 35

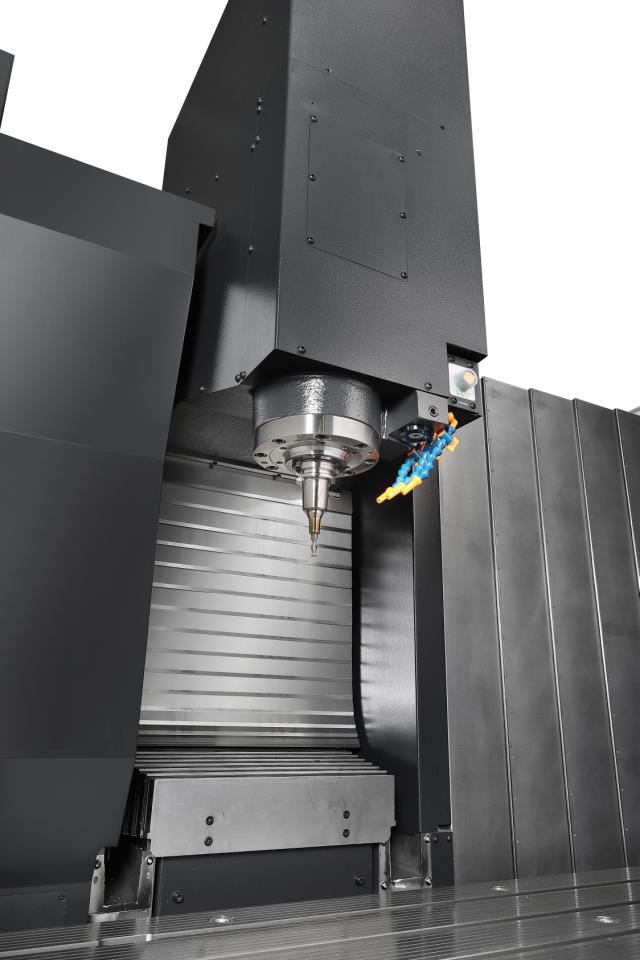

    Main spindle

    Main Spindle Max. Speed 12000
    Main Spindle Max. Power 18.5
    Main Spindle Max. Torque 117.8
    Tool Taper (ISO)

    Turret

    Turret - No. of tool station 35

    Dimensions

    Length (mm) 8410
    Height (mm) 3420
    Width (mm) 3571
    Weight (kg) 23000
      Name Download File type
    VCF 5500 Series
    		VCR_VCF 5500 series.pdf 5611 KB
    		.pdf

    Meie meeskond juhib kogu protsessi, sealhulgas masina tarnimist, paigaldamist ja kasutuselevõttu, tagades projekti sujuva kulgemise. Tagame koordineerimise ja suhtluse projekti osapoolte, sh tellija, Duroc Machine Tooli ja mis tahes kolmandatest osapooltest alltöövõtjate vahel.
